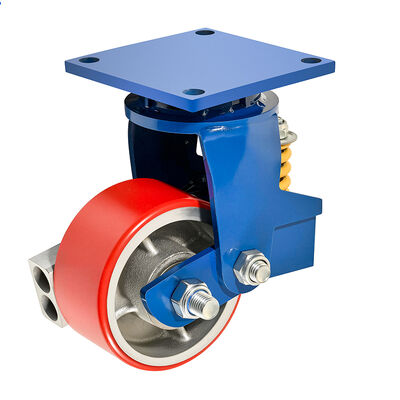

Roda giratória de mola de 6" Pu de alta resistência, roda giratória extra de alta resistência, banda de rodagem plana de 75 mm, geração de energia e energia

(Série A04-1KU Polyurethane de núcleo de ferro, Shore 95A, bracket galvanizado)

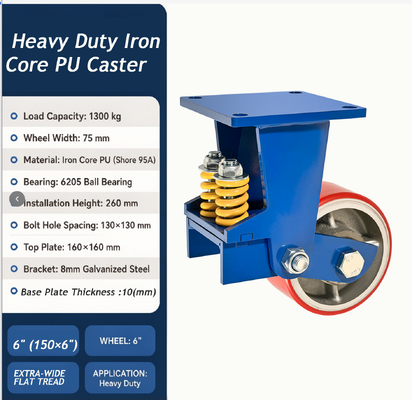

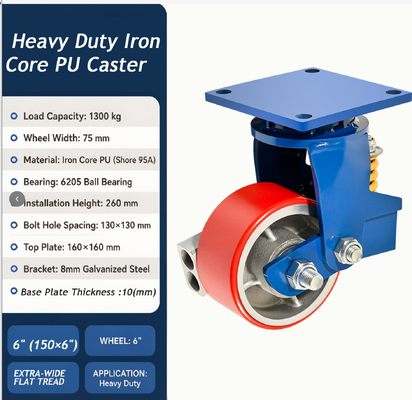

O modelo de 6" (150 mm) da série A04-1KU é um carrinho de ferro plano resistente a impactos, construído para cargas extremas.200 kg (11,464 lbs) carga do sistema em uma configuração padrão de quatro caixas.

A banda de rodagem plana de PU de 75 mm de largura cria um local de contato excepcionalmente grande para uma estabilidade excepcional e proteção do piso sob cargas pontuais extremas.

O mais importante é que este volante é um modelo de absorção de choques ∙ cada volante resistente a impactos A04 é equipado com suspensão de mola dupla, por isso absorve os choques,vibrações e cargas de impacto em vez de as transferir diretamente para a roda, rolamento, suporte e equipamento superior.

• ★ Suspensão de dupla mola (absorção de choques):duas molas de bobina calibradas integradas no suporte absorvem os choques, vibrações e cargas de impacto dos pisos ásperos, juntas de expansão e detritos, protegendo a carga, a roda,o rolamento e o operador.
• ★ Resistente a impactos por concepção:Cada rolha A04 resistente a impactos é montada em mola, de modo que se dobra sob cargas de impacto e retorna à posição, em vez de rachar ou delaminar sob choque pesado.
• Polyuretano de núcleo de ferro (PU), Shore 95A:a banda de rolamento de PU é permanentemente fundida/ligada a um núcleo de ferro de aço sólido ̇ não pode delaminar sob carga.
• Peso do travão plano de 75 mm:Uma área de contacto maior significa uma pressão do piso consideravelmente mais baixa, uma melhor estabilidade lateral e uma rolagem mais fácil sob a mesma carga pesada, em comparação com uma roda de 50 mm de largura.
• Acessórios para máquinas e aparelhos de construçãoUma camada de zinco espessa e ligada resiste à ferrugem, à umidade, aos fluidos de corte e ao lavagem; o aço de 8 mm suporta cargas de choque sem dobrar ou des soldar.
• 6205 Rolamentos de esferas sellados de precisão:grande rolamento (25*52*15 mm) selecionado para cargas radiais e de impacto pesadas; selado contra poeira, grãos e umidade.
• Reforçado 160*160 mm Placa superior (10 mm de espessura):Distribui uniformemente a tensão de montagem pela base do equipamento, sem flexão da placa, sem arranque, sem danos à base.

Todas as rodas A04 resistentes a impactos incluindo este modelo são equipadas com suspensão de mola dupla.Duas molas de bobina calibradas são construídas no conjunto do suporte e trabalham juntas para absorver a energia do impacto antes que ele atinja a roda, rolamento, suporte e equipamento superior.

• Absorve choques e vibrações:Quando a roda atinge as costuras do piso, juntas de expansão, escória de soldagem, detritos ou superfícies irregulares, as molas comprimem e desviam, absorvendo o impacto em vez de transmiti-lo para cima.
• Protege cargas sensíveis e frágeis:Critical para a movimentação de transformadores, equipamentos de comutação, moldes de precisão, conjuntos electrónicos ou componentes delicados que não suportam perturbações.
• Prolonga a vida útil:Ao amortecimento da roda, do rolamento e do suporte, a suspensão de mola reduz a fadiga, o desgaste e as falhas prematuras especialmente em operações de fundição, siderurgia e transferência pesada 24 horas por dia, 7 dias por semana.
• Melhora o conforto e a segurança do operador:menos vibrações transferidas para o carrinho e para o manipulador; movimento mais estável e controlado sob cargas pesadas.
• Estável dentro da carga nominal:As molas estão calibradas para a capacidade nominal da roda;para que a roda permaneça firmemente apoiada e retorne à sua posição neutra após cada deflexão.

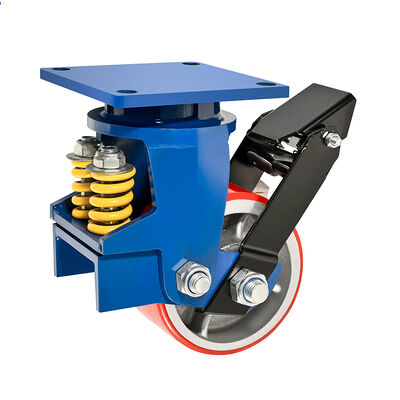

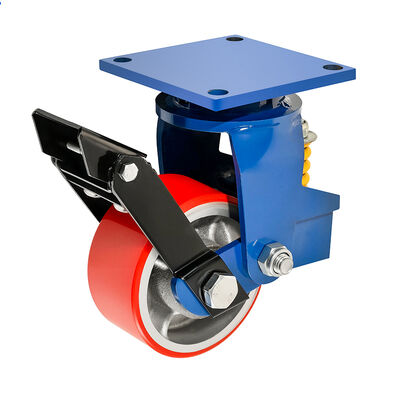

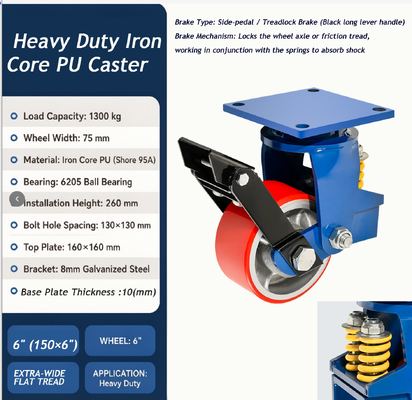

A série A04 Super Heavy Duty está equipada com um travão de bloqueio de pedal lateralsistema de bloqueio a pé com um cabo de alavanca preto longo que liga a banda de rolagem (ou eixo) para trazer o seu equipamento a uma posição completaAo contrário de um pequeno travão lateral que é fácil de dobrar ou chutar acidentalmente, este pedal industrial foi concebido para os operadores que usam botas de segurança em ambientes exigentes.

Como funciona:

Step down on the long black lever → the brake pad/mechanism presses firmly against the wheel tread or locks the axle → the wheel is immobilized while the dual springs continue to absorb floor shock and vibration in the vertical planeIsto significa que a carga permanece no lugar, mas a roda ainda protege o equipamento de choques e lacunas.

Esta configuração de travões é a escolha adequada para os clientes que:

• Operar cargas extra pesadas que NÃO devem rolar involuntariamente:A segurança é fundamental quando se movem 1.300-1.500 kg por roda.
• Trabalhos em pisos irregulares, juntas de expansão ou betão bruto:As duas molas absorvem o impacto, mas o travão deve manter a posição durante a carga e descarga.
• Precisa de controlo com mãos livres e com os pés:comum em soldarias, fundições, siderurgias e estaleiros onde as mãos dos operadores estão ocupadas ou com luvas.
• Executar fluxos de trabalho em movimento lento ou estacionário:Por exemplo, mudança de molde, posicionamento do transformador, configuração da matrizeira, quando a roda permanece bloqueada por longos períodos.
• Requer tempo máximo de funcionamento e baixa manutenção:O desenho mecânico simples não tem partes frágeis para falhar.

O travão de bloqueio de pedal lateral da série A04 é especialmente concebido para os seguintes ambientes e equipamentos pesados:

• Fabricação de metais e máquinas pesadas:Tabelas de corte e soldadura de chapas de aço, carros de transferência de bobinas e chapas de aço, carrinhos de matriz e transportadores de moldes, posicionadores de soldadura pesados
• Fundição, forja e laminaria:Carros de transferência de lingotes e cristais, carrinhos de manipulação de lingotes e bilhetes, carrinhos de mudança de rolos de laminadoras, bogies de manipulação de fundições pesadas
• Geração de energia e energia:Transformadores e carrinhos de componentes de comutadores, carrinhos de componentes de geradores e de turbinas, gôndolas de turbinas eólicas e equipamentos de manipulação de lâminas
• Construção naval e offshore:Rodas de transporte de blocos e secções de navios, patins de montagem de componentes pesados, carrinhos de movimentação de hélices e eixos
• Construção e Infraestrutura:Carrinhos de colagem de concreto pré-fabricados, sistemas de manuseio de vigas de pontes, patins de equipamento de perfuração de túneis e de arranque de tubos
• Armazenagem e Logística (super pesado):naves de armazenamento de bobinas e rolos, carrinhos de transporte de carga pesada AGV e carrinhos de transferência, carrinhos de carga pesada de contentores e paletes

Utilizações típicas da série A04-1KU (este tamanho e maior):

• Carrinhos pesados para moldes e carrinhos de estampagem (estampagens médias a grandes)
• Carros de transferência de rolos, chapas e chapas de aço
• Máquinas de soldar, mesas de fabricação e jantes de aço estruturais
• Carros de transferência de poças de fundição e carrinhos de fundição pesados
• Caminhões de transporte de transformadores e de equipamentos de ligação
• Instalações de transferência de componentes de turbinas eólicas e partes de geradores
• Estações de transporte de blocos de estaleiros e patins de montagem de componentes pesados
• Veículos pesados de transporte automático

Uma vez que esta roleta é montada em mola, é especialmente adequada para rotas e ambientes onde as condições do chão e as cargas de impacto são importantes:

• Trens de mudança de pressão que se deslocam sobre juntas de piso e juntas de expansão
• Fundição e forja de carros de transferência em concreto bruto
• Transformadores e comutadores, com conjuntos sensíveis
• Rotas pesadas de AGV com juntas soldadas e irregularidades no piso

• A banda de rolamento de PU fixada permanentemente a um núcleo de ferro de aço sólido não pode delaminar sob carga (ao contrário dos pneus de borracha colada).
• O Shore 95A é um composto industrial duro e de grande rebote: resistente a cortes, pedaços e abrasão contra as espigas de aço, salpicaduras de solda, escória e concreto bruto.
• O PU é naturalmente auto-lubrificante, de baixa fricção e altamente resistente a óleos, graxas, álcalis e a maioria dos produtos químicos industriais ∙ uma clara vantagem sobre a borracha natural em ambientes de fábrica e fundição.
• A banda de rodagem plana (coroa zero) de 75 mm mantém toda a largura em contacto com o chão para máxima estabilidade e distribuição da carga.

• O acabamento galvanizado a quente forma um revestimento de zinco espesso e ligado que protege contra a ferrugem, a umidade, os fluidos de corte e a lavagem ¥ muito superior aos suportes pintados.
• A placa de aço de 8 mm de espessura pode suportar cargas de choque sem dobrar, rachar ou des soldar.
• Soldadura robótica de precisão em todas as juntas de carga.

• Largo rolamento 6205 (25*52*15 mm) selecionado especificamente para cargas radiais e de impacto pesadas.
• A construção fechada mantém a poeira, a grama e a umidade fora, mantendo a lubrificação e livre de manutenção em serviço normal.
• Funciona suave e silenciosamente, mesmo com carga total.

As rodas padrão normalmente usam uma roda de 50 mm de largura.

• Uma área de contacto maior = pressão do piso muito mais baixa:Uma carga de 1.300 kg se estende por 75 mm de banda de rodagem em vez de 50 mm, de modo que a roda não afunda em pavimentos macios, revestimentos epóxi ou superfícies de oficina leves.
• Distribuição superior do peso em pisos irregulares:A pegada mais larga cobre juntas de expansão, juntas de piso e pequenas lacunas sem que a roda caia.
• Excelente estabilidade lateral:Resiste fortemente à inclinação e ao enrolamento quando um carrinho fortemente carregado é empurrado para fora do eixo ou virado de forma brusca.
• Resistência de rolamento reduzida:A banda larga de marcha deforma-se menos sob compressão, por isso rola mais livremente e requer menos força de empurrão do que uma roda de 50 mm que transporta a mesma carga.
• Vida útil mais longa:O desgaste é distribuído sobre um volume maior da banda de rodagem, reduzindo o tempo de inatividade e o custo de substituição.

Tanto as rodas de núcleo de ferro quanto as de núcleo de alumínio usam um centro metálico para suportar a banda de rodagem, mas servem para fins diferentes.

• Núcleo de Ferro (este A04)cargas superpesadas, de choque e de impacto: transformadores e carrinhos de comutação, carrinhos de enrolamento de aço, carrinhos de matrizes/molas, carrinhos de transferência de fundição e rolos, bogies de estaleiros, AGV pesados “betão bruto”,salpicamento de soldadura e cargas extremas.
• Núcleo de Ferro:O acelerador é mais pesado (mais esforço de empurrão); o aço pode enferrujar se o revestimento for comprometido; a banda de rodagem mais dura é menos tolerante em superfícies de piso muito macias, polidas ou delicadas.
• Núcleo de alumínio (A05) ️ melhor para:aplicações médias, mais leves e sensíveis à corrosão: alimentação e bebidas, lavagem, ambiente úmido/litorâneo, logística em ambientes internos, electrónica e indústria ligeira, onde o baixo peso e a suavidade do piso são importantes.
• Núcleo de alumínio limites:menor capacidade de carga e menor tolerância a impactos/choques, não adequado para carga superpesada, fundição, siderurgia ou trabalho de impacto pesado; o núcleo mais leve não pode corresponder ao ferro para cargas extremas.

Como fabricante profissional de rodas industriais com mais de 10 anos de experiência na fábrica,Nós acolhemos os pedidos OEM/ODM e podemos personalizar qualquer combinação de roda e suporte para as suas necessidades, incluindo diferentes materiais de roda e diferentes espessuras de suporte:

• Material das rodas:PP / PU / TPR / Borracha / Nylon / Fenólico / Aço forjado / Ferro fundido
• Dureza da roda:Shore A 70?? 100 (ou escala D para PP/Nylon)
• Cor da roda:Qualquer cor RAL
• Núcleo / centro:Núcleo de ferro, núcleo de alumínio, sem núcleo
• Parênteses:Galvanizado / Inox 304 / Inox 316 / Pintado
• Espessura do suportador e tamanho da chapa superior:ao teu desenho.
• Tipo de montagem:Placa superior / Cabeça roscada / Buraco do parafuso / Adaptador de expansão / Buraco central
• Tipo de travão:Sem travagem / Bloqueio lateral / Bloqueio total / Bloqueio direcional
• Rodízio:Plain / Roller / 6203 / 6204 / 6205 / 6305 etc.
• Absorção de choques:Com ou sem suspensão de duas molas, conforme as suas necessidades
• Características especiais:Antiestática (ESD), de alta temperatura, de qualidade alimentar, à prova de explosão, de duas rodas, suspensão de mola

Envie-nos o seu desenho, amostra ou requisito ¢ nós vamos projetar o rolamento certo para a sua aplicação.

P: Qual é a capacidade de carga da roda de 6" (150 mm) A04?
R: Cada rodinha tem um peso nominal de 1.300 kg. Um conjunto padrão de quatro rodas suporta, portanto, aproximadamente 5.200 kg ¢ sempre aplique uma margem de segurança e entre em contato conosco para cálculos de carga dinâmica (movida).

P: Este carrinho tem suspensão de mola?
R: Sim. Todas as rodas A04 resistentes a impactos são equipadas com suspensão de mola dupla como padrão, de modo que absorve ativamente choques e vibrações em vez de transferir para a carga e equipamentos.

P: Que tipo de freio usa a roda A04?
R: Utiliza um travão de bloqueio de pedal lateral um travão robusto, operado a pé, de alavanca longa, que liga a banda de rodagem da roda ou bloqueia o eixo para uma parada segura.O travão funciona em conjunto com as molas duplas: a roda bloqueia-se firmemente, mas as molas continuam a absorver os choques e as vibrações do chão.

P: Qual é a diferença entre a roda de 75 mm de largura e uma roda padrão de 50 mm?
R: A banda de rodagem de 75 mm cria uma área de contacto muito maior, reduzindo a pressão do piso, melhorando a estabilidade lateral, preenchendo as lacunas do piso e reduzindo a resistência ao rolamento sob a mesma carga.

P: Qual é o material e a dureza da roda?
A: Polyurethane (PU) de núcleo de ferro, Shore 95A, ligado permanentemente ao núcleo de ferro, resistente ao corte e à abrasão, com baixa resistência ao rolamento e alto rebote.

P: O suporte é galvanizado?
R: Sim, o suporte e o garfo de aço de 8 mm de espessura são galvanizados a quente para obter a máxima resistência à corrosão, superando as alternativas pintadas.

P: Posso obter versões rígidas, giratórias e de travagem?
R: Sim A04-R-1KU-6*3 (Rígido), A04-S-1KU-6*3 (Mudança) e A04-T-1KU-6*3 (Mudança + Freio Total) estão disponíveis.

P: Você oferece personalização?
A: Absolutamente. Com mais de 10 anos de experiência na fábrica, damos boas-vindas a pedidos OEM / ODM ver a seção Pedidos personalizados acima.
